由于孔邊與開槽拐角處應(yīng)力比較集中，除鋼化時(shí)要適當(dāng)?shù)难娱L加熱時(shí)間外，鋼化前孔的直徑、位置、開槽的要求必須滿足以下規(guī)定，否則在玻璃鋼化爐中鋼化時(shí)就會造成炸爐，甚至?xí)p壞下部加熱元件。
      A、鉆孔開槽處必須連接平滑，對鉆孔、開槽處進(jìn)行倒角或打磨；
      B、鉆孔玻璃的寬度（W）至少要大于等于8倍的玻璃厚度（d），即W≥8*d；
      C、對于3~5mm玻璃，最小孔徑為5mm，對于厚玻璃，最小孔徑(D)為玻璃的厚度d，即：D≥5mm (d=3~5mm)，D ≥d（d=5~19mm）；
      D、孔到玻璃邊部距離（a）必須滿足：對于3~6mm的玻璃，a≥1.5d，對于8~19mm的玻璃，a≥2*d，每一個(gè)孔的周圍必須有一個(gè)不小于孔直徑一半的玻璃距離，a≥0.5D,即：a≥1.5d(d=3~6mm) , a≥2*d(d=8~19mm) , a≥0.5D；
      E、玻璃最大孔徑必須不寬于玻璃窄處的三分之一，即：D max ≤1/3*W min ；

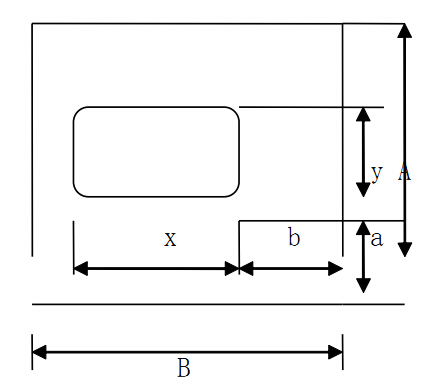

      F、方孔距邊a、b，方孔尺寸x、y，必須滿足以下條件：孔邊距要大于對應(yīng)孔尺寸的一半，即：a≥1/2*y, b≥1/2*x ，最大孔高、孔寬不于玻璃高度、寬度的三分之一，即：y≤1/3*A，X≤1/3*B；如下圖：       G、玻璃邊部切口凹槽必須倒圓角，倒角半徑大于等于玻璃厚度；
      H、玻璃上孔邊距玻璃邊部的距離應(yīng)不小于4倍的玻璃厚度；
       I、孔邊距較小時(shí)可以從這個(gè)孔向最近的邊上開一個(gè)小口就可以降低爆爐的機(jī)率（此種方法有風(fēng)險(xiǎn)，不提倡，不到萬不得已不使用此方法）；
      J、鉆孔或開槽的玻璃鋼化時(shí)比同種質(zhì)量的平板玻璃需要多2.5%的加熱時(shí)間，既帶孔又帶槽的玻璃鋼化時(shí)比同種質(zhì)量的平板玻璃需要多5%的加熱時(shí)間；
